Réalisation du rocker et de la base du télescope

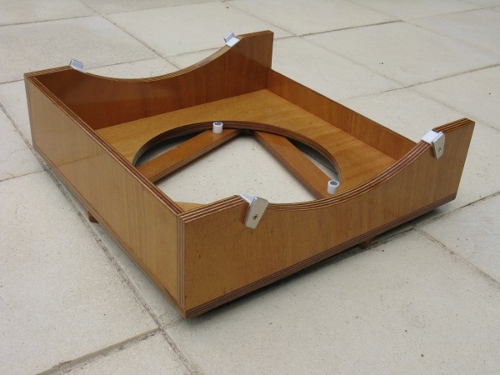

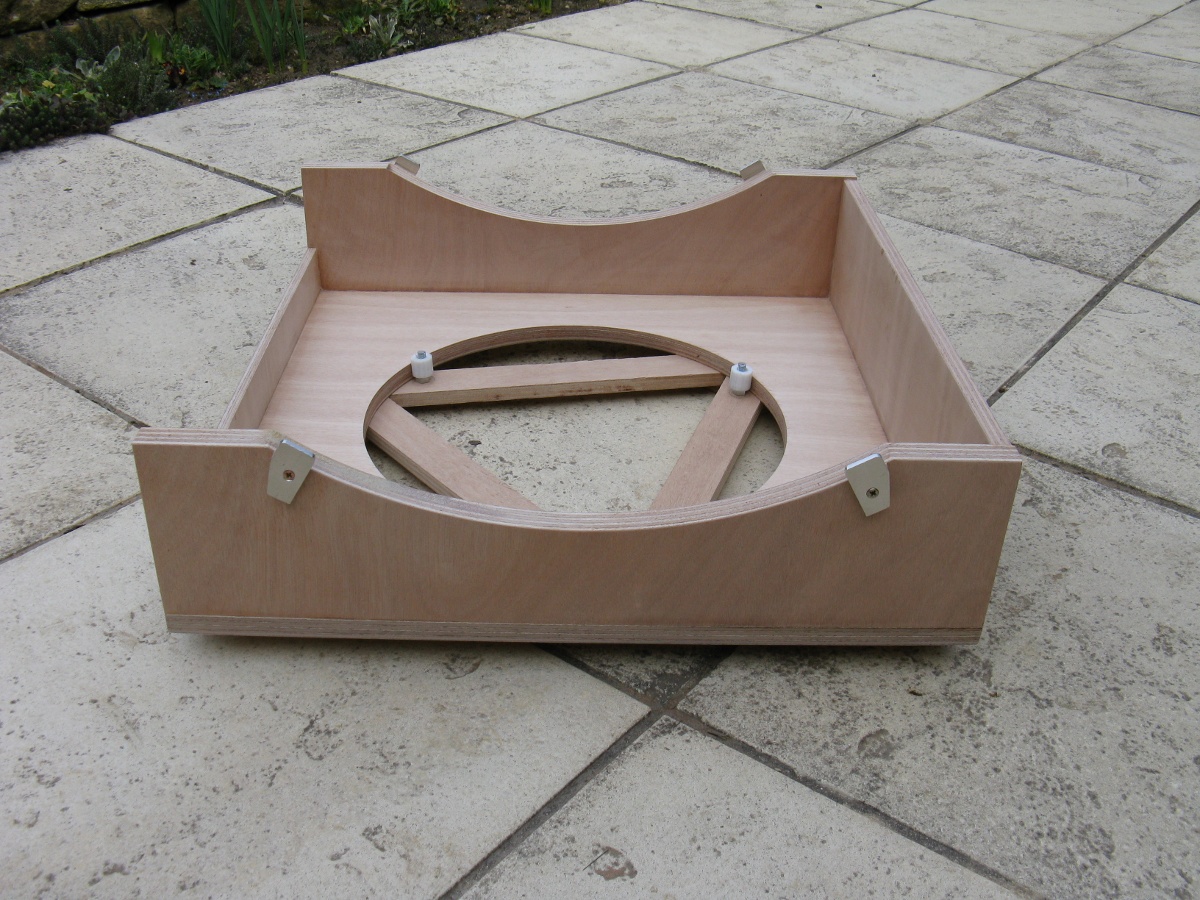

Le Rocker

Il est fabriqué dans du contre-plaqué de 22mm pour les cotés, de 18mm pour le fond et de 10mm pour les renforts.

L'idée est de faire un rocker le plus bas possible pour augmenter sa rigidité et pour gagner du poids.
Sa hauteur n'est donc que de 156mm.

Les arrondis des cotés ont été découpés à la défonceuse.

Il ne possède pas d'axe central, mais un évidement circulaire, également réalisé à la défonceuse, qui constitue une bande de roulement.

4 pattes en aluminium sont utilisées pour garder les tourillons et la caisse du primaire sur le rocker.
Le contact avec les tourillons est réalisé à l'aide de Teflon de 3mm d'épaisseur.

Le fond du rocker est recouvert d'Ebony Star pour avoir un bon glissement souple et sans à coups.
La découpe de l'Ebony Star s'est effectuée à l'aide d'un cutter: à main levé pour l'évidement central, et à l'aide d'une règle pour les cotés.

La Base

C'est un simple triangle, réalisé dans du contre-plaqué de 15mm.
Chaque coté du triangle mesurent 500mm par 50mm.

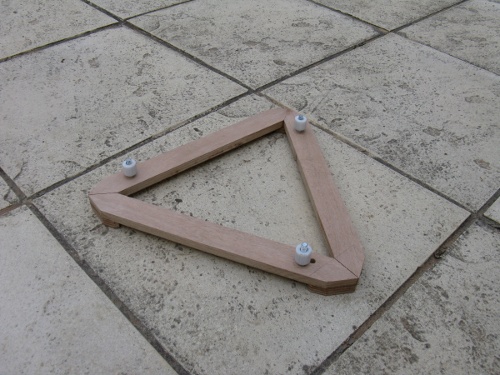

La première version de la base (cf. photo ci-dessous) était plus petite.

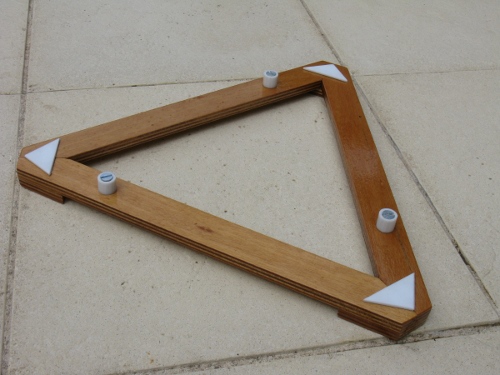

Elle a été refaite pour avoir une assise plus grande et éviter ainsi qu'elle bascule lorsque l'on déplace le télescope dans certaines positions.


Des plaques en Téflon de 3mm sont positionnées au 3 sommets du triangle.
Pour l'axe azimutal, le système mis en oeuvre est archi simple: vis à tête fraisée et tubes en Teflon.
Comme le trou du tube en Téflon était légèrement plus grand que le diamètre des vis, les vis ont été recouvertes de quelques tours de chaterton.
Les tubes ont été fraisés, ce qui permet de limiter au minium la hauteur de la vis et de maintenir les tubes pour pas qu'ils s"échappent.
Le tube tourne librement autour de la vis.

Finitions

Comme pour le reste du télescope, 1 couche de bouche pores, et 3 couches de vernis le Tonkinois ont été appliqués.
