Les optiques (miroirs primaire et secondaire)

Mirro-sphere

Les optiques viennent de la société Mirro-sphère.
Franck Grière produit artisanalement des optiques de qualité.
Le plus grand soin est apporté à chaque miroir, la parabolisation est faite à la main et l'état de surface est très doux.

Miroir Primaire

Le miroir est en Pyrex de 410mm de diamètre et de 40mm d'épaisseur.
La focale est de 1810mm.

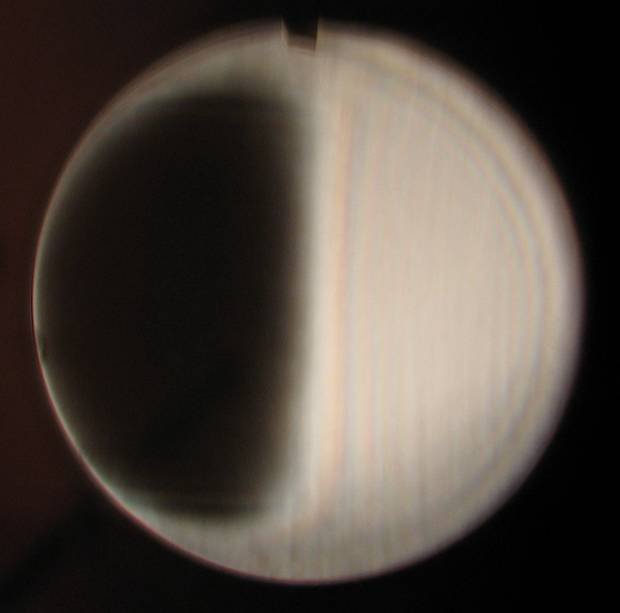

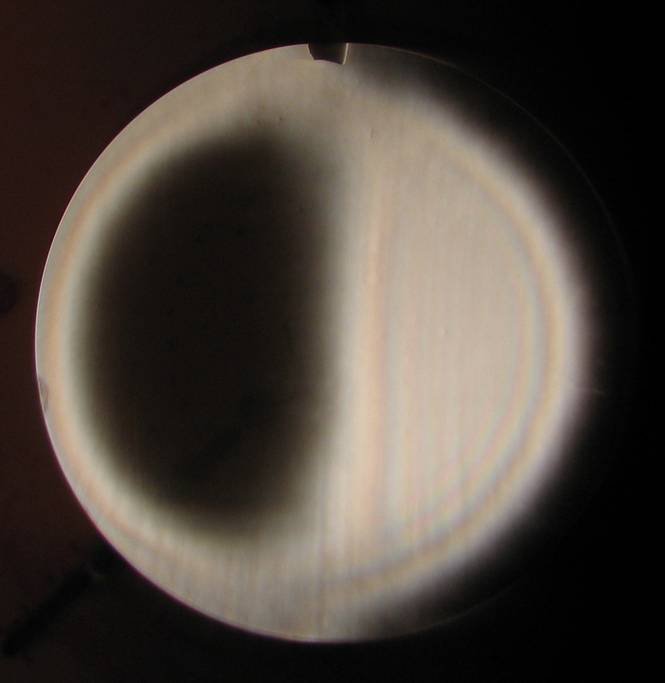

Tests de Foucault

Ce test permet de détecter le mamelonnage, qui se caractérise par un aspect de tôle ondulée au niveau de l'interzone ombre / lumière.
On constate qu'ici les zones sont bien franches.

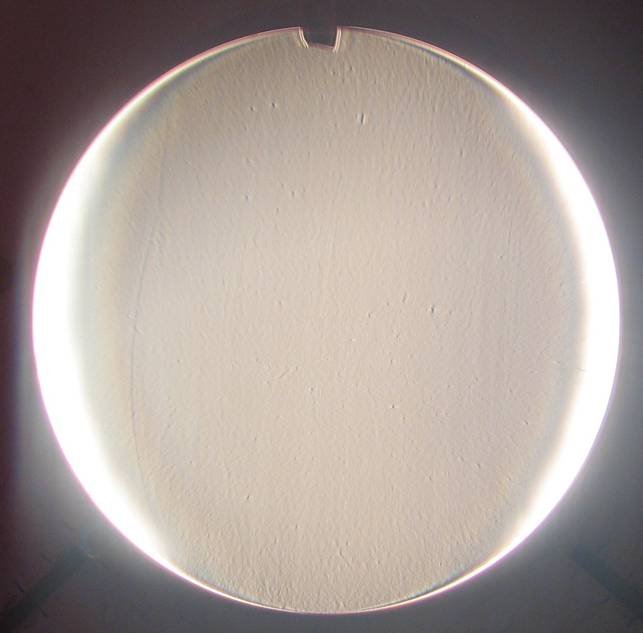

Test de contraste de phase

Ce test très puissant permet de détecter les défauts de rugosité de la surface du miroir de la taille d'un angström, les filandres et les rayures
Ici on peut voir quelques petits points qui sont des micro-rayures. Elles n'auront aucune incidence sur la qualité des images.
Le micro-mamelonnage est faible.

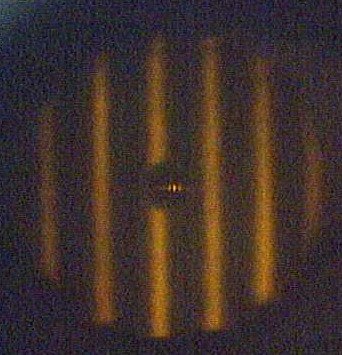

Test de Ronchi en autocollimation

Ce test est très intéressant, car c'est un test visuel qui en une seule image présente la qualité de la forme globale du miroir (et non pas d'un seul axe comme le test de Foucault).
Il permet de détecter les défauts d'aberration de sphéricité, qui se manifeste sous la forme de barres courbes.
Ici les barres sont bien droites, l'aberration est parfaitement corrigée (très bien parabolisé).

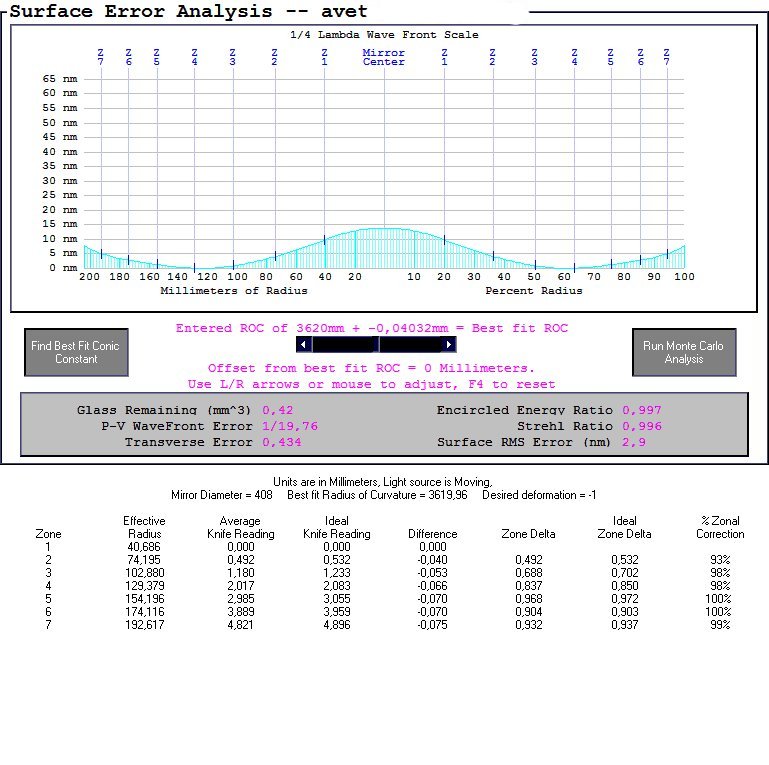

Bulletin de contrôle type texereau

C'est le bulletin classique d'un miroir parabolique. Il présente sur un axe, pour chacune de 7 zones la mesure de l'écart entre le rayon de courbure du miroir et celui de la parabole théorique.
Cet écart est mesuré en fraction de la longueur d'onde de la lumière (noté lambda).
Ici l'erreur PV (Pic to Valley) est de lambda/19 et le rapport de Strehl de 99,6%.
La qualité est donc au rendez-vous, bien au delà même du Lambda/11 commandé!
