Structure

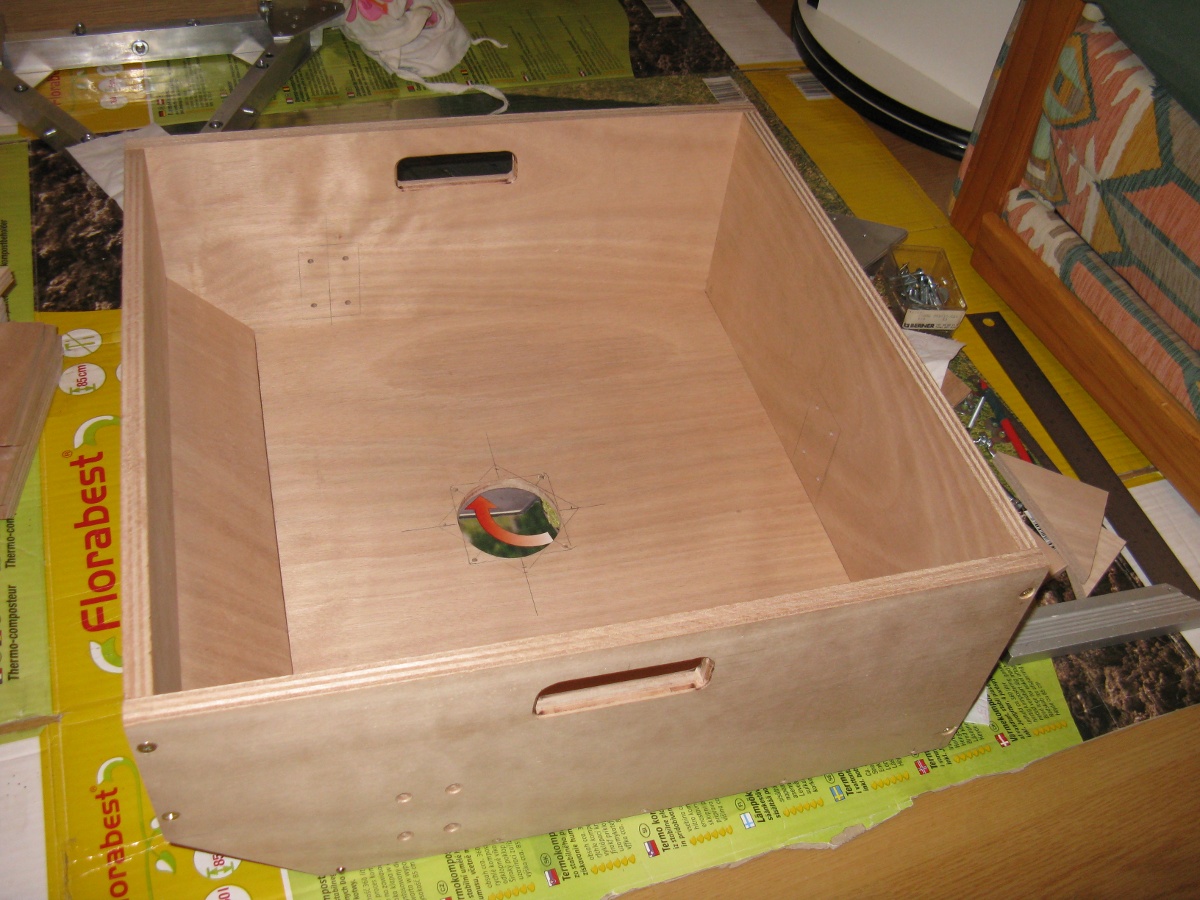

La caisse de 526x526x210mm (hors tout) est réalisée dans du contre-plaqué de 15mm d'épaisseur.
Les poignées ont été arrondies à la défonceuse pour un meilleur confort.
Montage à blanc
La fabrication commence par un petit montage à blanc des différentes pièces, afin de contrôler que tout est bien OK.

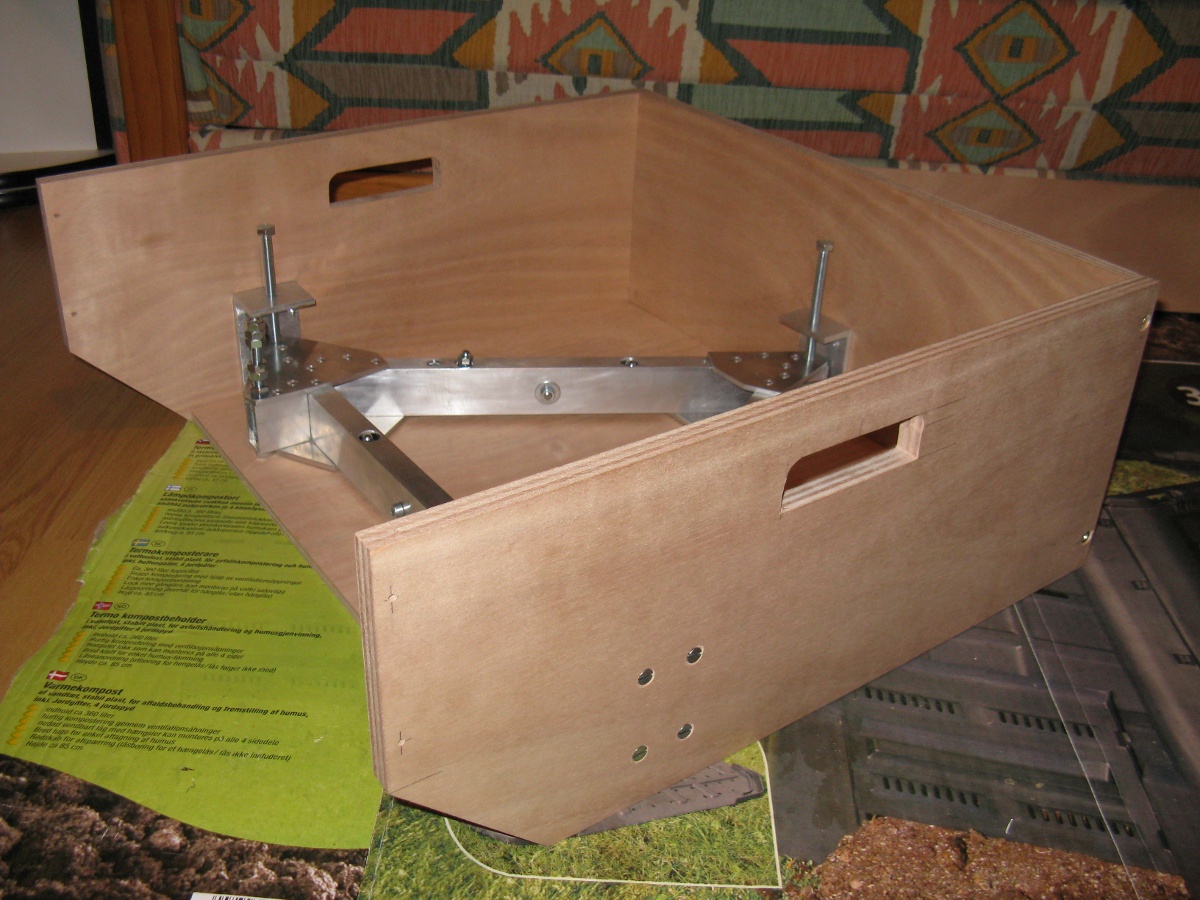

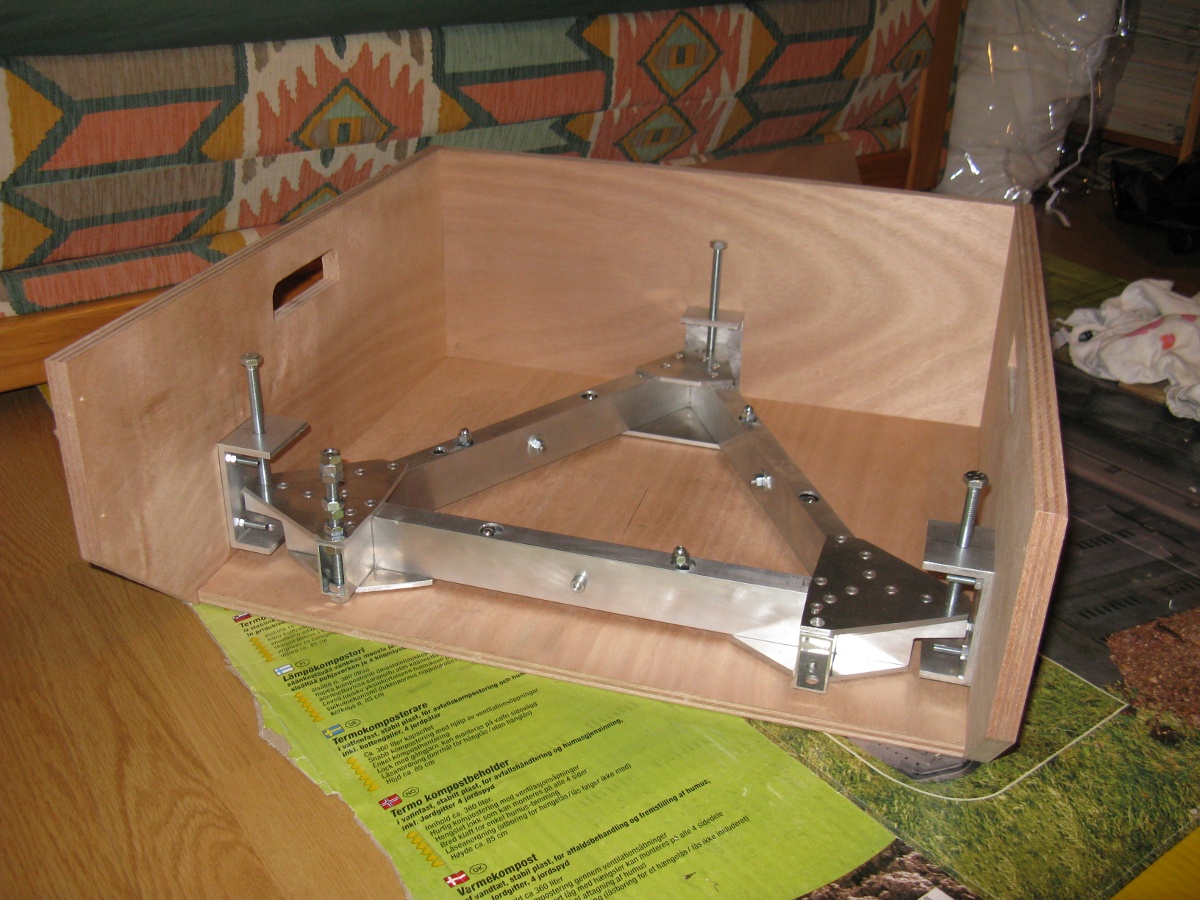

Positionnement du Barillet
Le positionnement des supports du barillet doit être le plus précis possible.
Un premier montage, permet de s'en assurer et de vérifier que la collimation s'effectue normalement.
Ensuite les pièces sont vissées et collées les unes aux autres.
Fixation des tourillons
Ils sont fixés à l'aide d'un vis moletée et d'un écrou à frappé.
Ils doivent être parfaitement positionnés (à la bonne hauteur et avoir leur centre sur un axe perpendiculaire à l'axe optique), et ce n'est pas si simple!

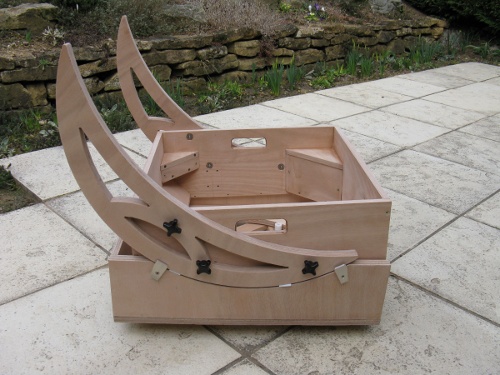

Un petit test permet de vérifier que le déplacement de la caisse sur le rocker s'effectue correctement.
Renforts

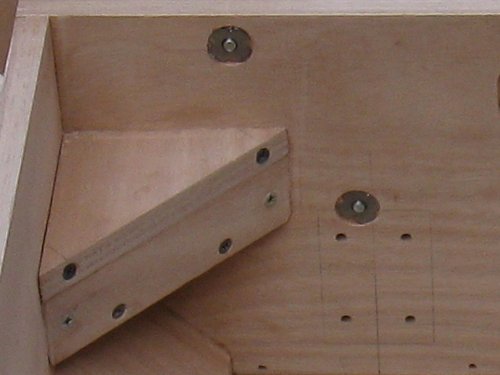

Pour augmenter la rigidité de la caisse des renforts sont placés dans chacun des angles.
Ils sont constitués d'une planchette dont les cotés ont été découpés à 45°, et de 2 triangles (un posé au dessus de la planchette et l'autre à l'intérieur).
Fixation des tubes

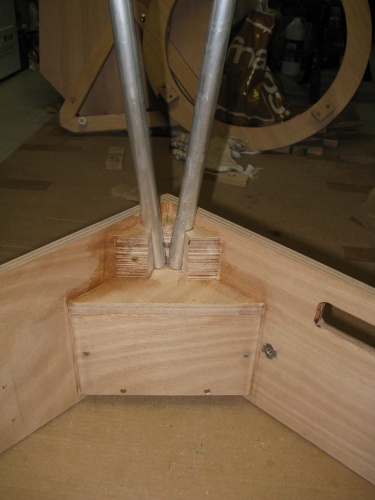

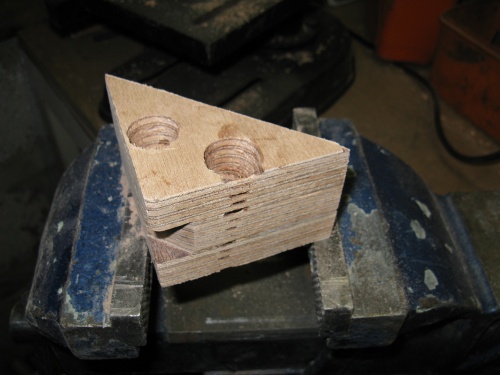

Pour fixer les tubes de la structure de type Serrurier, 3 triangles en contre-plaqué de 15mm sont collés les uns sur les autres, puis percés avec un angle de 8° correspondant à l'angle des tubes.

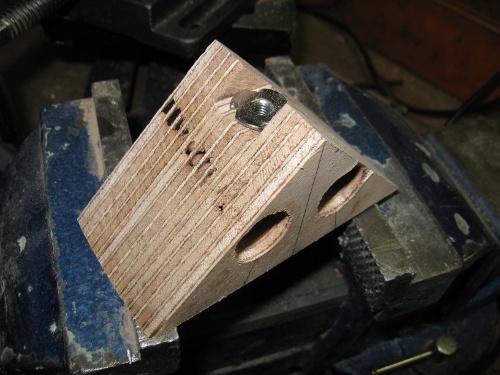

La partie centrale de la pièce est percée, et un écrou à frappé est inséré.
Il permettra de bloquer les tubes.

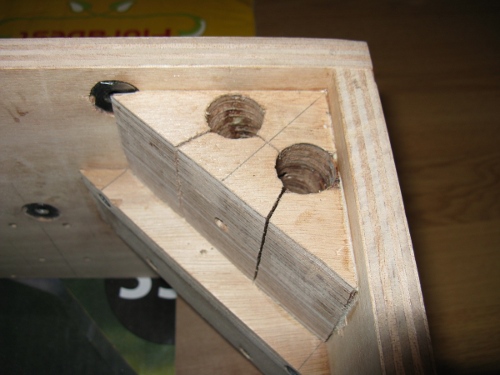

Les découpes sont réalisées mais pas complètement. La pièce reste donc entière, ce qui facilite grandement son collage.

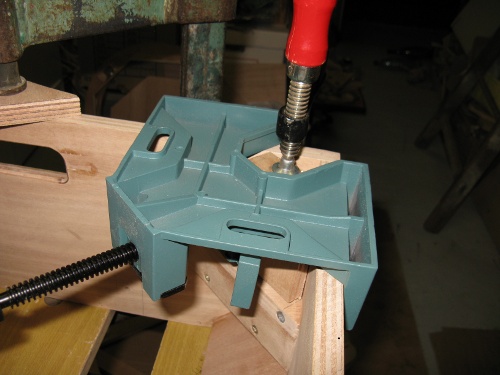

Le collage est réalisé à l'aide d'une presse d'angle.
Il ne reste alors plus qu'à finir les découpes en utilisant un bout de lame de scie à métaux...
... et à retirer la partie centrale.

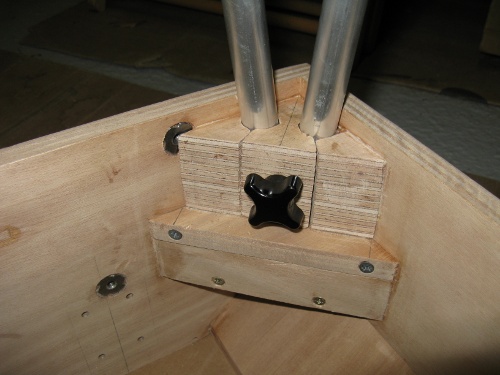

Une vis moletée permet de bloquer facilement les tubes.
Fond
Il est réalisé dans du contre-plaqué de 10mm d'épaisseur.
Il contribue également à la rigidité de la caisse, et permet d'avoir un ensemble "fermé" ce qui protège le miroir lors des observations et de son stockage (poussières, herbes, insectes, et nos chères araignées, ...).
Ventilateur
Un ventilateur récupéré sur une alimentation de PC est utilisé afin de réduire le temps de mise en température.

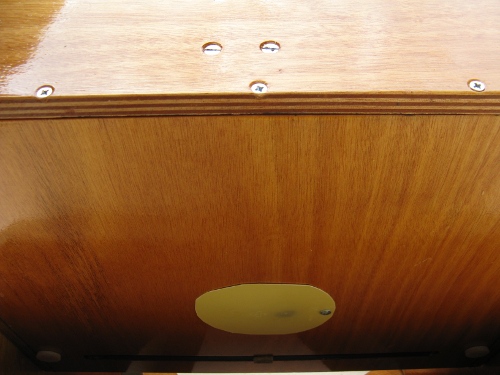

Une prise femelle jack, permet de le connecter rapidement et simplement.
Un couvercle de bac de glace est utilisé pour fermer le trou lorsque le ventilateur est coupé.

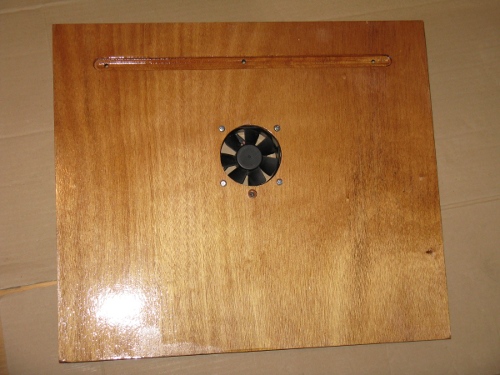

Une rainure a été pratiquée à la défonceuse dans laquelle sera logée une barre en fer.
Elle permettra d'ajouter des aimants de 250g qui feront office de contrepoids.
Finitions
Comme le reste du télescope, la boite est recouverte de vernis.

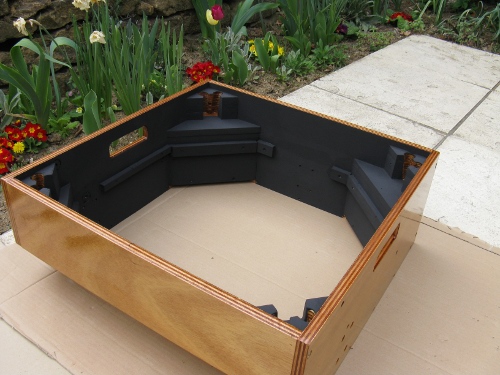

L'intérieur est peint en noir mat.
Le fond est également peint en noir pour éviter les reflets parasites.
Le fond reste démontable (il n'est pas collé juste vissé), ce qui permet d'accéder au barillet et de retirer les pattes d'anti-basculement du miroir afin de pouvoir sortir le miroir.
|
